Bài 8: Mạch khuếch đại - Mạch tạo xung

Lý thuyết và bài tập cho Bài 8: Mạch khuếch đại - Mạch tạo xung, Chương II, Phần I, Công nghệ 12
Bài Tập / Bài Soạn:

Câu 1 trang 45 SGK Công nghệ 12

Đề bài

Mạch khuếch đại dùng OA mắc kiểu khuếch đại đảo có những đặc điểm gì? Muốn điều chỉnh hệ số khuếch đại của mạch điện thì làm thế nào?

Lời giải chi tiết

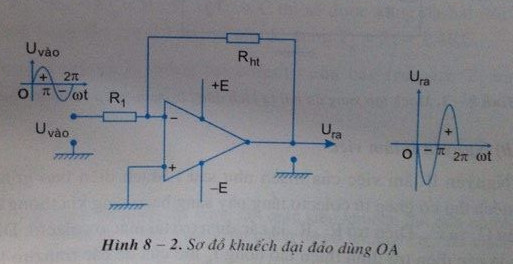

Tín hiệu vào qua R1 đưa đến đầu vào đảo của OA. Kết quả điện áp ở đầu ra ngược dấu với điện áp ở đầu vào và đã được khuếch đại lên.

Hệ số khuếch đại điện áp:

Kđ =  \(\left| {{{{U_{ra}}} \over {{U_{vao}}}}} \right| = {{{R_{ht}}} \over {{R_1}}}\)

Câu 2 trang 45 SGK Công nghệ 12

Đề bài

Trong mạch tạo xung đa hài tự dao động, nếu nguồn cấp là 4,5V và thay các điện trở tải R1, R2 bằng các điot quang (LED) thì hiện tượng gì sẽ xảy ra?

Lời giải chi tiết

Hai điôt đó luân phiên sáng, tối nhấp nháy. Khi tranzito nào mở có dòng điện chạy qua thì điốt đó sáng còn điôt kia tối, rồi đảo lại và chu kì cứ thế tiếp diễn.

Câu 3 trang 45 SGK Công nghệ 12

Đề bài

Khi cần thay đổi chu kì của mạch đa hài thì làm thế nào?

Lời giải chi tiết

Căn cứ vào chu kì xng: Tx = 1,4 RC

Ta chỉ cần thay đổi trị số tụ điện C.

Nếu tăng trị số C, chu kì sẽ rộng ra, tần số nhấp nháy sẽ chậm lại.

Câu 4 trang 45 SGK Công nghệ 12

Đề bài

Làm thế nào để đổi xung đa hài đối xứng thành xung đa hài không đối xứng?

Lời giải chi tiết

Để đổi xung đa hài đối xứng thanh xung đa hài không đối xứng bằng cách thay trị số điện dung của một trong hai tụ điện C1 và C2. Từ đó sẽ tạo ra xung đa hài không đối xứng.
