Ôn tập Chương VIII

Đề bài

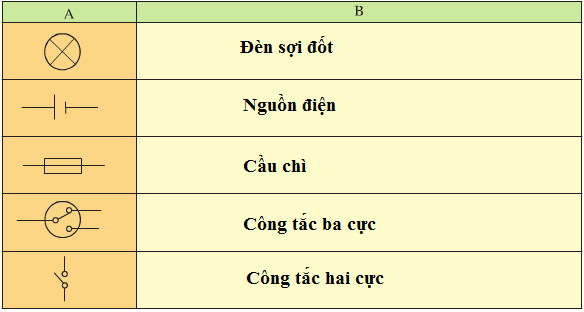

Hãy điền tên của các ký hiệu vào cột B sau :

Lời giải chi tiết

Đề bài

Tại sao dây chảy của cầu chì mạch điện nhánh lại có đường kính (cỡ dây ) nhỏ hơn dây chảy của cầu chì mạch điện chính ?

Lời giải chi tiết

- Vì mạch nhánh có dòng nhỏ hơn mạch chính. Nếu lắp cầu chì dây chảy nhỏ vào mạch chính thì dây dễ bị nóng chảy trong khi các tải hoạt động vẫn bình thường (chưa đến mức báo động)

- Nếu lắp cầu chì dây chảy to vào mạch nhánh thì khi gặp sự cố các thiết bị sẽ cháy trong khi cầu chì chưa đạt tới mức để cho đứt. Vì vậy cầu chì mạch nào thì sẽ có dây phù hợp với mạch điện đó.

Đề bài

Cho mạch điện chiếu sáng như trong hình 2. Em hãy mô tả bằng tiếp xúc của các tiếp điểm để biểu thị:

a. Khi nào đèn A sáng

b. Khi nào đèn B sáng

c. Khi nào đèn C sáng

Lời giải chi tiết

a. Khi khoá K đóng và tiếp xúc 1-2 đóng

b. Khi khoá K đóng và tiếp xúc 1-3 đóng và 4-5 đóng

c. Khi khoá K đóng và tiếp cúc 1-3 đóng và 4-6 đóng
