Bài 3 trang 162 sách giáo khoa Vật lí 12
Đề bài / Mô tả:
Xem lời giải và đáp án chi tiết cho bài 3 trang 162 sách giáo khoa Vật lí 12
Đề bài
Trình bày cấu tạo và hoạt động của một pin quang điện.
Lời giải chi tiết

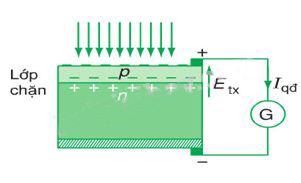

* Cấu tạo:
Pin quang điện gồm hai lớp bán dẫn tiếp xúc nhau: một bán dẫn loại p (gồm đa số là lỗ trống mang điện tích dương) và một lớp bán dẫn n (gồm đa số là electrôn dẫn mang điện tích âm).
Giữa lớp p và lớp n hình thành một lớp đặc biệt gọi là lớp chặn, có tác dụng ngăn không cho electrôn di chuyển từ lớp bán dẫn n sang lớp bán dẫn p.
* Hoạt động:
Khi chiếu ánh sáng vào bề mặt lớp p thì trong lớp này xuất hiện rất nhiều các electrôn dẫn. Chúng ngay lập tức khuếch tán sang lớp n khiến lớp bán dẫn p trở nên nhiễm điện dương còn lớp n thừa electrôn trở nên nhiễm điện âm.
Ở phía trên lớp p có một lớp kim loại mỏng (vừa cho phép ánh sáng đi qua, vừa có tác dụng dẫn điện) nối với một điện cực. Điện cực này là điện cực dương.
Ở phía dưới lớp n là một đế bằng kim loại đóng vai trò của điện cực âm.
Nối hai điện cực của pin quang điện với một mạch ngoài thì trong mạch ngoài có dòng điện một chiều chạy từ cực dương sang cực âm.
