Bài C2 (trang 69 SGK Vật Lý 7)

Tìm hiểu vôn kế:

Bảng 1

Vôn kế	Giới hạn đo	Độ chia nhỏ nhất
Hình 25.2a	…………V	…………V
Hình 25.2b	…………V	…………V

1. Trên mặt vôn kế có ghi chữ V. Hãy nhận xét kí hiệu này ở các vôn kế trong hình 25.2a, b.

2. Trong các vôn kế ở hình 25.2, vôn kế nào dùng kim, vôn kế nào hiện số?

3. Hãy ghi đầy đủ vào bảng 1.

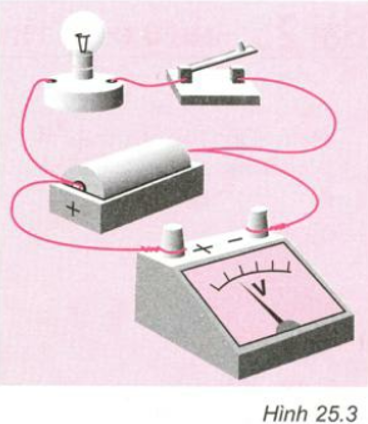

4. Ở các chốt nối dây dẫn của vôn kế có ghi dấu gì? (xem hình 25.3).

5. Hãy nhận xét chốt điều chỉnh kim của vôn kế mà nhóm em có.

Lời giải:

1. Học sinh tự nhận biết trên dụng cụ.

2. Vôn kế hình 25.2a và 25.2b dùng kim. Vôn kế hình 25.2c hiện số.

3. Bảng 1.

Vôn kế	Giới hạn đo	Độ chia nhỏ nhất
Hình 25.2a	300V	25V
Hình 25.2b	20V	2,5V

4. Một chốt của vôn kế có ghi dấu (+) (cực dương), chốt kia ghi dấu (-) (cực âm).

5. Thông thường ở vôn kế, chốt điều chỉnh kim nằm ngay sau phía dưới gốc quay của kim chỉ thị và được kí hiệu là một vòng tròn có rãnh ở giữa.
