Bài C3 trang 127 SGK Vật lí 9

Đề bài

Vẽ ảnh của một vật có dạng một đoạn thẳng, đặt vuông góc với trục chính của vật kính (hình 47.4). Trong hình này: AB là vật, O là quang tâm của vật kính, PQ là vị trí đặt màn hứng ảnh, khoảng cách từ vật đến vật kính là 2m, từ màn hứng ảnh đến vật kính là 5cm. Hình vẽ không cần đúng tỉ lệ.

Phương pháp giải - Xem chi tiết

Đường truyền của ba tia sáng đặc biệt qua thấu kính hội tụ:

- Tia tới đến quang tâm thì tia ló tiếp tục truyền thẳng theo phương của tia tới.

- Tia tới song song với trục chính thì tia ló qua tiêu điểm.

- Tia tới qua tiêu điểm thì tia ló song song với trục chính.

Lời giải chi tiết

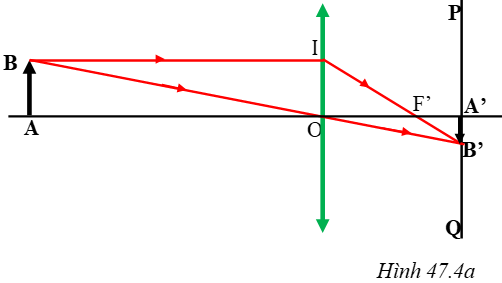

Vẽ ảnh của vật AB:

– Từ B kẻ tia tới qua quang tâm O thì tia ló truyền thẳng tới cắt phim PQ tại ảnh B' của B.

– Từ B kẻ tia tới BI song song với trục chính cho tia ló IB’. Tia ló này cắt trục chính tại tiêu điểm F'.

– Hạ B’ vuông góc với trục chính thì A’B’ là ảnh của AB tạo bởi vật kính.
