Bài C4 trang 14 SGK Vật lí 7

Đề bài

Trên hình 4.4 vẽ một tia tới SI chiếu lên một gương phẳng M.

a) Vẽ tia phản xạ.

b)* Giữ nguyên tia tới SI, muốn thu được một tia phản xạ có hướng thẳng đứng từ dưới lên trên thì phải đặt gương như thế nào ? Vẽ hình ?

Phương pháp giải - Xem chi tiết

Định luật phản xạ ánh sáng :

- Tia phản xạ nằm trong mặt phẳng chứa tia tới và pháp tuyến của gương ở điểm tới.

- Góc phản xạ bằng góc tới.

Lời giải chi tiết

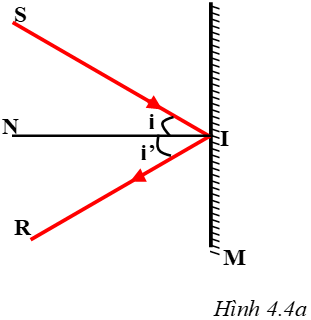

a) Vẽ tia phản xạ (Hình 4.4a).

B1: Vẽ pháp tuyến IN

B2: Vẽ tia phản xạ IR sao cho góc phản xạ i' bằng góc tới i.

b)

- Xác định vị trí đặt gương:

B1: Vẽ tia tới SI. Từ I vẽ tia phản xạ IR thẳng đứng từ dưới lên trên.

B2: Vẽ đường phân giác IN của góc \(\widehat {S{\rm{IR}}}\) ta được \(\widehat {S{\rm{IN}}} = \widehat {N{\rm{IR}}}\).

Đường phân giác IN này chính là pháp tuyến của gương.

B3: Vẽ gương phẳng M vuông góc với IN => đó là vị trí gương phải đặt.

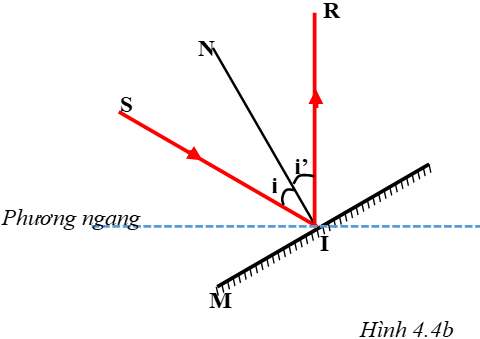

- Vẽ hình (Hình 4.4b)
