Bài C5 trang 67 SGK Vật lí 9

Đề bài

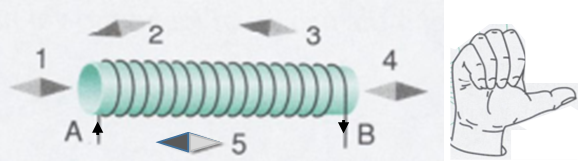

Trên hình 24.5 có một kim nam châm bị vẽ sai chiều. Hãy chỉ ra đó là kim nam châm nào và vẽ lại cho đúng. Dùng quy tắc nắm tay phải xác định chiều dòng điện chạy qua các vòng dây.

Phương pháp giải - Xem chi tiết

Quy tắc nắm tay phải: Nắm bàn tay phải, rồi đặt sao cho bốn ngón tay hướng theo chiều dòng điện chạy qua các vòng dây thì ngón tay cái choãi ra chỉ chiều của đường sức từ trong lòng ống dây.

Lời giải chi tiết

+ Đầu B của cuộn dây là cực Bắc, đầu A là cực Nam.

+ Kim nam châm bị vẽ sai chiều là kim số 5.

+ Dòng điện chạy qua các vòng dây có chiều đi ra ở đầu dây B.

Vẽ lại:
