Bài C6 (trang 59 SGK Vật Lý 7)

Hãy tìm hiểu cấu tạo và hoạt động của chiếc đèn pin dạng ống tròn, vỏ nhựa thường dùng (hình 21.2).

a. Nguồn điện của đèn gồm mấy chiếc pin? Kí hiệu nào cho trong bảng trên đây tương ứng với nguồn điện này? Thông thường, cực dương của nguồn điện lắp ở phía đầu hay phía cuối của đèn pin?

b. Hãy vẽ sơ đồ mạch điện của đèn pin và dùng mũi tên kí hiệu chiều dòng điện chạy trong mạch điện này khi công tắc đóng.

Lời giải:

a. Nguồn điện của đèn gồm 2 pin.

    + Kí hiệu của nguồn điện này là:

    + Thông thường cực dương của nguồn điện được lắp về phía đầu của đèn (về phía bóng đèn).

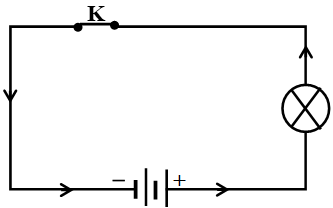

b. Một trong các sơ đồ có thể là:
