Báo cáo thực hành Vật Lý 7 Bài 28

Họ và tên: ………………………… Lớp:……………

1. Điền từ hay cụm từ thích hợp vào chổ trống:

a) Vôn kế được dùng để đo hiệu điện thế giữa hai điểm.

b) Chốt (+) của vôn kế được mắc với cực dương của nguồn điện.

c) Ampe kế dùng để đo cường độ dòng điện.

d) Mắc nối tiếp ampe kế vào đoạn mạch để sao cho chốt (+) của nó được mắc vào phía cực dương của nguồn điện.

2. Đo hiệu điện thế đối với đoạn mạch song song.

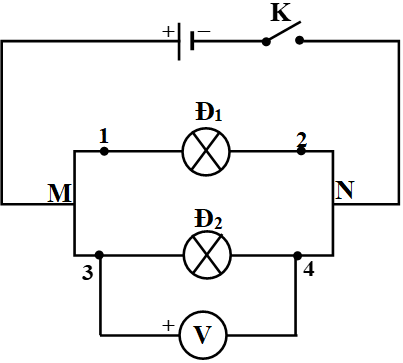

a) Vẽ vào khung dưới đây sơ đồ mạch điện tương tự hình 28.1a, trong đó có thêm vôn kế được mắc với hai đầu bóng đèn 2.

b) Kết quả đo:

Bảng 1

c) Nhận xét:

Hiệu điện thế giữa hai đầu các đèn mắc song song là bằng nhau và bằng hiệu điện thế giữa hai điểm nối chung U₁₂ = U₃₄ = U_MN.

3. Đo cường độ dòng điện đối với đoạn mạch song song

a) Kết quả đo:

Bảng 2

b) Nhận xét:

Cường độ dòng điện mạch chính bằng tổng các cường độ dòng điện mạch rẽ I: I = I₁ + I₂
