Câu C1 trang 105 sách giáo khoa Vật lý 12

Đề bài

Hãy vẽ đồ thị biểu diễn các hàm số q(t) và i(t) ở các công thức (20.1 SGK) và (20.3 SGK) ứng với φ = 0 trên cùng một hệ trục tọa độ.

Phương pháp giải - Xem chi tiết

Vẽ đồ thị hàm số cos

Lời giải chi tiết

\(q = {q_0}\cos\omega t\) và \(i = {I_0}\cos \left( {\omega t + {\pi  \over 2}} \right)\)

\( \Leftrightarrow \left\{ \matrix{q = {q_0}\cos \left( {{{2\pi } \over T}.t} \right) \hfill \cr i = {I_0}\cos \left( {{{2\pi } \over T} + {\pi  \over 2}} \right) \hfill \cr}  \right.\)

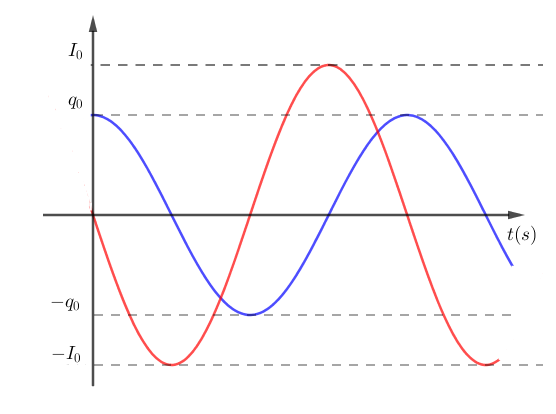

Vẽ trên đồ thị ta được:
