Bài 26: Hiệu điện thế giữa hai đầu dụng cụ điện

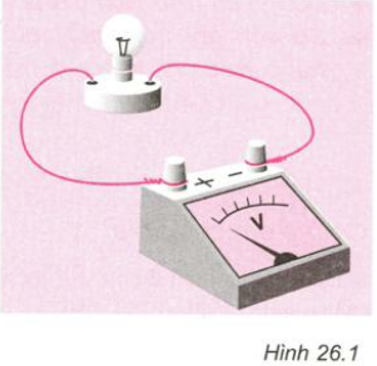

Thí nghiệm 1: Nối vôn kế với hai đầu bóng đèn như hình 26.1.

Quan sát số chỉ của vôn kế. Nêu nhận xét về hiệu điện thế giữa hai đầu bóng đèn khi chưa mắc vào mạch.

Lời giải:

Giữa hai đầu bóng đèn khi chưa mắc vào mạch có hiệu điện thế bằng không.

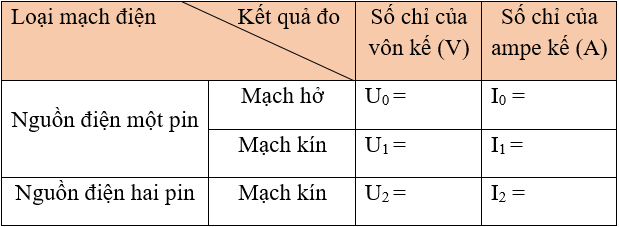

Từ kết quả thí nghiệm 1 và 2 trên đây, hãy viết đầy đủ các câu sau:

- Hiệu điện thế giữa hai đầu bóng đèn bằng không thì ... dòng điện chạy qua bóng đèn.

- Hiệu điện thế giữa hai đầu bóng đèn càng ... thì dòng điện chạy qua bóng đèn có cường độ càng ...

Lời giải:

- Khi K hở: Hiệu điện thế giữa hai đầu bóng đèn bằng không thì không có dòng điện chạy qua bóng đèn.

- Khi K đóng: Hiệu điện thế giữa hai đầu bóng đèn càng lớn thì dòng điện chạy qua bóng đèn có cường độ càng lớn.

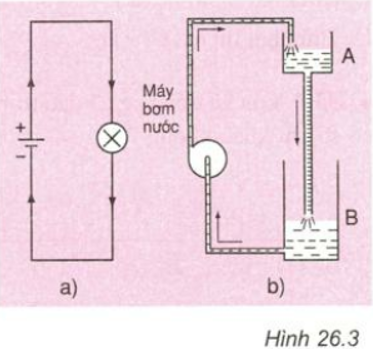

Hãy quan sát các hình 26.3a và b để tìm hiểu sự tương tự giữa một số bộ phận trong các hình này. Từ đó tìm từ, cụm từ thích hợp cho trong ngoặc (hiệu điện thế, nguồn điện, chênh lệch mức nước, dòng điện, dòng nước) điền vào chỗ trống trong các câu sau:

a. Khi có sự ... giữa hai điểm A và B thì có ... chảy từ A đến B.

b. Khi có ... giữa hai đầu bóng đèn thì có ... chạy qua bóng đèn.

Cho mạch điện như sơ đồ hình 26.4. Biết rằng khi công tắc đóng thì đèn sáng. Hỏi khi công tắc ngắt thì giữa hai điểm nào có hiệu điện thế (khác không)?

A. Giữa hai điểm A và B.

B. Giữa hai điểm E và C.

C. Giữa hai điểm D và E.

D. Giữa hai điểm A và D.

Lời giải:
