Bài 28: Thực hành: Đo cường độ dòng điện và hiệu điện thế đối với đoạn mạch song song

Họ và tên: ………………………… Lớp:……………

1. Điền từ hay cụm từ thích hợp vào chổ trống:

a) Vôn kế được dùng để đo hiệu điện thế giữa hai điểm.

b) Chốt (+) của vôn kế được mắc với cực dương của nguồn điện.

c) Ampe kế dùng để đo cường độ dòng điện.

d) Mắc nối tiếp ampe kế vào đoạn mạch để sao cho chốt (+) của nó được mắc vào phía cực dương của nguồn điện.

2. Đo hiệu điện thế đối với đoạn mạch song song.

a) Vẽ vào khung dưới đây sơ đồ mạch điện tương tự hình 28.1a, trong đó có thêm vôn kế được mắc với hai đầu bóng đèn 2.

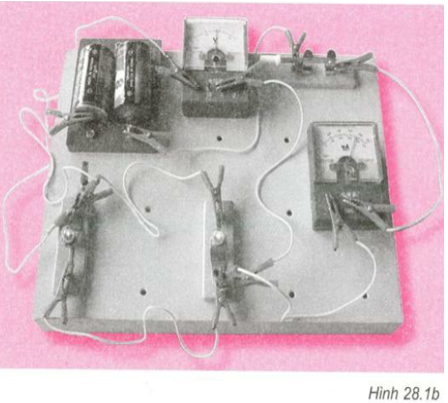

Hãy mắc mạch điện như hình 28.la.

- Đóng công tắc, quan sát độ sáng các đèn.

- Tháo một bóng đèn, đồng công tắc. Quan sát độ sáng bóng đèn còn lại và nêu nhận xét về độ sáng của nó so với trước đó.

Lời giải:

- Đóng công tắc, ta quan sát thấy độ sáng các đèn như nhau.

- Khi tháo bớt một trong hai đèn mắc song song, bóng đèn còn lại sáng mạnh hơn (so với khi cả hai đèn đều sáng).

Hoàn thành nhận xét 2c trong bản báo cáo

Lời giải:

Nhận xét: Hiệu điện thế giữa hai đầu của các đèn mắc song song là U₁₂ và U₃₄. Hiệu điện thế giữa hai điểm chung là U_MN và

U₁₂ = U₃₄ = U_MN

- Đo cường độ dòng điện trong đoạn mạch song song:

- Mắc nối tiếp ampe kế với đèn Đ₁, đóng ngắt điện K, đọc số chỉ trên ampe kế ta được I₁

- Mắc nối tiếp ampe kế với đèn Đ₂, đóng ngắt điện K, đọc số chỉ trên ampe kế ta được I₂.
