Bài 21: Sơ đồ mạch điện - Chiều dòng điện

Sử dụng các kí hiệu trên đây, hãy vẽ sơ đồ cho mạch điện hình 19.3 theo đúng vị trí các bộ phận mạch điện như trên hình này

Lời giải:

Trên mạch điện có: một công tắc K đang mở, một bóng đèn và nguồn điện gồm hai pin mắc nối tiếp.

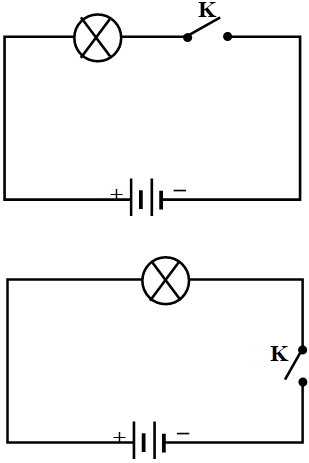

Sơ đồ mạch điện được thể hiện như hình vẽ sau:

Mắc mạch điện theo đúng sơ đồ đã vẽ ở câu C2, tiến hành kiểm tra và đóng công tắc để đảm bảo mạch điện kín và đèn sáng.

Lời giải:

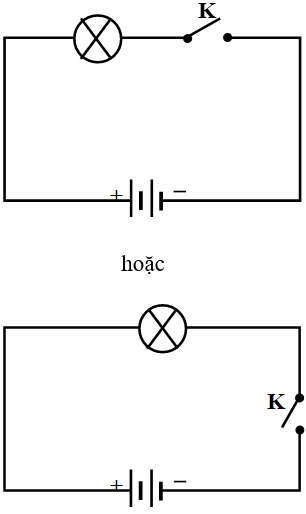

Học sinh mắc mạch điện như câu C2 để kiểm tra:

Bài này là một trong các bài thực hành, nếu lớp không có thiết bị thực hành trực quan thì học sinh không cần làm.

Hãy dùng mũi tên như trong sơ đồ mạch điện hình 21.1a để biểu diễn chiều dòng điện trong các sơ đồ mạch điện hình 21.1b, c, d.

Lời giải:

Chú ý:

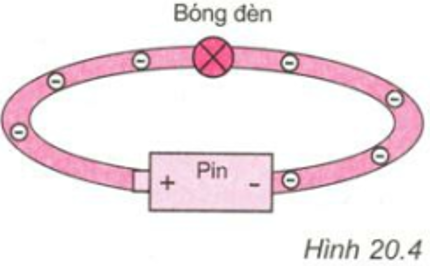

Mạch điện kín các êlectrôn dịch chuyển trong dây kim loại từ cực âm sang cực dương của nguồn điện.

Chiều dòng điện trong dây kim loại ngược chiều với chiều dịch chuyển của các êlectrôn.

Từ chú ý trên, biểu diễn chiều dòng điện như trên sơ đồ sau:
