Bài 25: Hiệu điện thế

Lý thuyết và bài tập cho Bài 25: Hiệu điện thế, Chương 3, Vật lý 7, Tập 2

1. Hiệu điện thế

    - Nguồn điện tạo ra giữa hai cực của nó một hiệu điện thế.

    - Hiệu điện thế được kí hiệu bằng chữ U.

    - Đơn vị đo hiệu điện thế là vôn, kí hiệu là V.

        + Đối với hiệu điện thế có giá trị nhỏ, người ta dùng đơn vị milivôn, kí hiệu mV.

    1 mV = 0,001 V        1 V = 1000 mV

        + Đối với hiệu điện thế có giá trị lớn, người ta dùng đơn vị kilôvôn, kí hiệu là kV.

    1 kV = 1000 V         1 V = 0,001 kV

Bài Tập / Bài Soạn:

Bài C1 (trang 69 SGK Vật Lý 7)

Trên mỗi nguồn điện có ghi giá trị hiệu điện thế giữa hai cực của nó khi chưa mắc vào mạch. Hãy ghi các giá trị này cho các nguồn điện dưới đây:

*Pin tròn: ... V;

*Acquỵ của xe máy: ... V;

*Giữa hai lỗ, của ổ lấy điện trong nhà: ... V.

Lời giải:

- Pin tròn (pin con ó,...) có U= 1,5 V

- Acquy xe máy có U = 6 V hoặc U = 12V

- Giữa hai lỗ của ổ cắm điện nhà U = 220 V hoặc U = 110 V.

Bài C2 (trang 69 SGK Vật Lý 7)

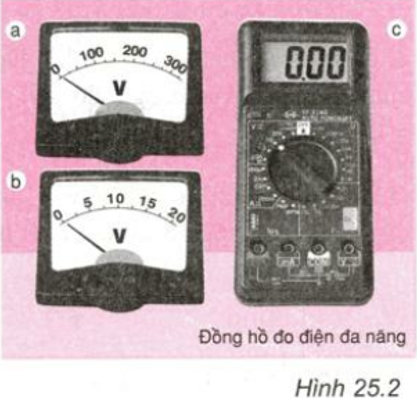

Tìm hiểu vôn kế:

Bảng 1

Vôn kế Giới hạn đo Độ chia nhỏ nhất
Hình 25.2a …………V …………V
Hình 25.2b …………V …………V

1. Trên mặt vôn kế có ghi chữ V. Hãy nhận xét kí hiệu này ở các vôn kế trong hình 25.2a, b.

Giải bài tập Vật Lý 7 | Để học tốt Vật Lý 7

Bài C3 (trang 70 SGK Vật Lý 7)

Từ bảng 2SGK, so sánh số vôn ghi trên vỏ pin với số chỉ của vôn kế và rút ra kết luận.

Bảng 2

Nguồn điện Số vôn ghi trên vỏ pin Số chỉ của vôn kế
Pin mới Pin cũ
Pin 1 1,5V 1,5V < 1,5V
Pin 2 3,0V 3,0V < 3,0V

Lời giải:

Bài C4 (trang 70 SGK Vật Lý 7)

Đổi đơn vị đo cho các giá trị sau đây:

a. 2,5 V = ... mV

b. 6 kV = ...V

c. 110 V = ... kV

d. 1200 mV = ... V

Lời giải:

a. 2,5 V = 2500 mV

b. 6 kV = 6000 V

c. 110 V = 0,110 kV

d. 1200 mV = 1,2 V.

Bài C5 (trang 70 SGK Vật Lý 7)

Quan sát mặt số của một dụng cụ đo điện được vẽ trên hình 25.4 và cho biết:

Giải bài tập Vật Lý 7 | Để học tốt Vật Lý 7

a. Dụng cụ này có tên gọi là gì? Kí hiệu nào trên dụng cụ cho biết điều đó?

b. Giới hạn đo và độ chia nhỏ nhất của dụng cụ.

c. Kim của dụng cụ ở vị trí (1) chỉ giá trị bao nhiêu?

d. Kim của dụng cụ ở vị trí (2) chỉ giá trị bao nhiêu?

Lời giải:

Bài C6 (trang 71 SGK Vật Lý 7)

Có ba nguồn điện với số vôn ghi trên vỏ lần lượt là:

a. 1,5 V    b. 6 V    c. 12 V.

và có ba vôn kế với giới hạn đo lần lượt là:

1) 20 V    2) 5 V    3) 10 V.

Hãy cho biết vôn kế nào là phù hợp nhất để đo hiệu điện thế giữa hai cực của mỗi nguồn điện đã cho?

Lời giải:

- Nên chọn vôn kế có GHĐ phù hợp gần với hiệu điện thế cần đo → phép đo được chính xác.

- Nếu chọn vôn kế có GHĐ nhỏ hơn hiệu điện thế cần đo → vôn kế sẽ bị hư (hỏng).

Vậy:
