Bài 1. Sự phụ thuộc của cường độ dòng điện vào hiệu điện thế giữa hai đầu dây dẫn

Đề bài

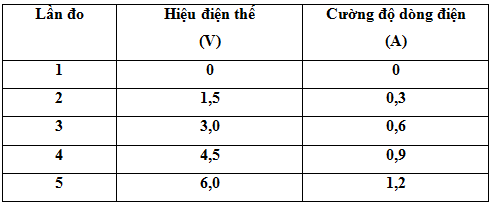

Dựa vào số liệu ở bảng 1 mà em thu được từ thí nghiệm, hãy vẽ đường biểu diễn mối quan hệ giữa U và I, nhận xét xem nó có phải là đường thẳng đi qua gốc toạ độ hay không.

Lời giải chi tiết

- Đường biểu diễn mối quan hệ giữa I và U:

- Đường thẳng biểu diễn sự phụ thuộc của cường độ dòng điện và hiệu điện thế giữa hai đầu dây dẫn là một đường thẳng đi qua gốc toạ độ.

Đề bài

Trong bảng 2 có ghi một số giá trị của U và I đo được trong một thí nghiêm với một dây dẫn. Em hãy dự đoán giá trị sẽ phải có trong các ô còn trống. (Giả sử phép đo trong thí nghiệm có sai số không đáng kể).

Phương pháp giải - Xem chi tiết

Cường độ dòng điện chạy qua một dây dẫn tỉ lệ thuận với hiệu điện thế đặt vào hai đầu dây dẫn đó.

Lời giải chi tiết

Ta có, U tăng bao nhiêu lần thì I tăng bấy nhiêu lần.

Từ giá trị U ở lần đo 1 và 2 ta thấy \(U_2\) tăng \(\dfrac{2,5}{2} = 1,25\) lần
