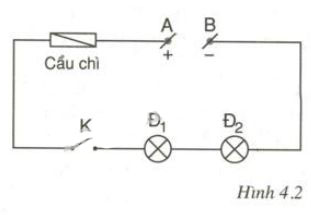

Bài 4. Đoạn mạch nối tiếp

Đề bài

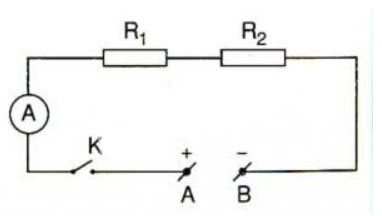

Quan sát sơ đồ mạch điện hình 4.1, cho biết các điện trở R₁, R₂ và ampe kế được mắc với nhau như thế nào?

Phương pháp giải - Xem chi tiết

Vận dụng định nghĩa về mắc nối tiếp: Đoạn mạch mắc nối tiếp thì 2 dụng cụ có 1 điểm chung

Lời giải chi tiết

Trong sơ đồ mạch điện hình 4.1, ta thấy giữa ampe kế và điện trở \(R_1\) có 1 điểm chung, giữa \(R_1\) và \(R_2\) có 1 điểm chung.

Đề bài

Hãy chứng minh công thức tính điện trở tương đương \(R_{tđ}\) của đoạn mạch gồm hai điện trở \(R_1,R_2\) mắc nối tiếp là:

\(R_{tđ}=R_1+R_2\)

Phương pháp giải - Xem chi tiết

- Biểu thức định luật Ôm: \(I = \displaystyle{U \over R} \Rightarrow U = {\rm{IR}}\)

- Trong đoạn mạch gồm hai điện trở mắc nối tiếp: \(U=U_1+U_2\); \(I =I_1=I_2\)

Lời giải chi tiết

Trong đoạn mạch mắc nối tiếp, ta có: \(\left\{ \begin{array}{l}U = {U_1} + {U_2}\\I = {I_1} = {I_2}\end{array} \right.\)  (1)

Đề bài

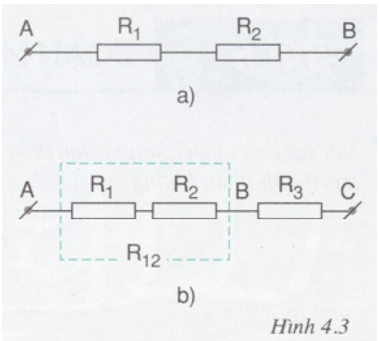

Cho hai điện trở \(R_1=R_2= 20 Ω\) được mắc như sơ đồ hình 4.3a.

a) Tính điện trở tương đương của đoạn mạch đó.

b) Mắc thêm \(R_3= 20 Ω\) vào đoạn mạch trên (hình 4.3b) thì điện trở tương đương của đoạn mạch mới bằng bao nhiêu? So sánh điện trở đó với mỗi điện trở thành phần.

Phương pháp giải - Xem chi tiết

Điện trở tương đương của đoạn mạch mắc nối tiếp: \(R_{tđ}=R_1+R_2\)

Lời giải chi tiết
