Bài 5. Đoạn mạch song song

Đề bài

Quan sát sơ đồ mạch điện hình 5.1 và cho biết các điện trở R₁ và R₂ được mắc với nhau như thế nào. Nêu vai trò của vôn kế và ampe kế trong sơ đồ.

Phương pháp giải - Xem chi tiết

Sử dụng định nghĩa về mạch song song: Đoạn mạch song song thì hai dụng cụ đo có 2 điểm chung

Lời giải chi tiết

- Trong sơ đồ mạch điện hình 5.1, ta thấy giữa \(R_1\) và \(R_2\) có 2 điểm chung

Đề bài

Hãy chứng minh công thức tính điện trở tương đương của đoạn mạch gồm hai điện trở \(R_1,R_2\) mắc  song song là:

\(\dfrac{1}{R_{td}}\) = \(\dfrac{1}{R_{1}}\) + \(\dfrac{1}{R_{2}}.\)

Từ đó suy ra:

\(R_{td}=\dfrac{R_{1}R_{2}}{R_{1}+R_{2}}.\)

Phương pháp giải - Xem chi tiết

- Hệ thức định luật Ôm: \(I = \displaystyle{U \over R}\)

- Đoạn mạch gồm hai điện trở mắc song song: \(U = U_1=U_2\); \(I =I_1+I_2\)

Lời giải chi tiết

Đề bài

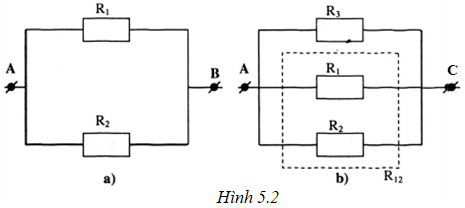

Cho hai điện trở \(R_1=R_2= 30 Ω\) được mắc như sơ đồ hình 5.2a.

a) Tính điện trở tương đương của đoạn mạch đó.

b) Nếu mắc thêm một điện trở \(R_3= 30 Ω\) vào đoạn mạch trên như sơ đồ hình 5.2b thì điện trở tương đương của đoạn mạch mới bằng bao nhiêu? So sánh điện trở đó với mỗi điện trở thành phần.

Phương pháp giải - Xem chi tiết
