Bài 26. Ứng dụng của nam châm

Đề bài

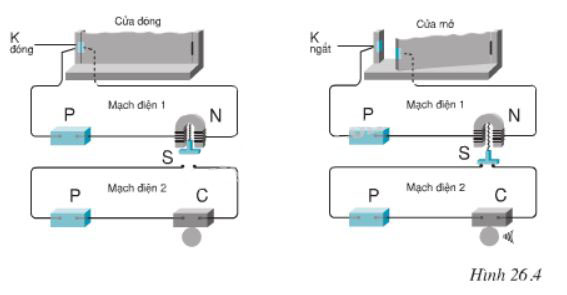

Nghiên cứu sơ đồ hình 26.4 để nhận biết các bộ phận chính của hệ thống chuông báo động và cho biết:

- Khi đóng cửa, chuông có kêu không, tại sao ?

- Tại sao chuông lại kêu khi cửa bị hé mở ?

Lời giải chi tiết

- Khi đóng cửa, mạch điện 1 kín, có dòng điện qua nam châm điện N. Nam châm sẽ hút được miếng sắt non S → mạch điện 2 bị ngắt → chuông sẽ không kêu.

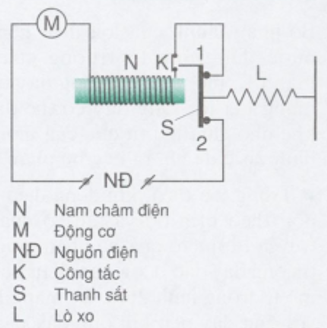

Hình 26.5 mô tả cấu tạo của một role dòng, là loại role mắc nối tiếp với thiết bị cần bảo vệ. Bình thường, khi dòng điện qua động cơ điện ở mức cho phép thì thanh sắt S bị lò xo L kéo sang phải làm đóng các tiếp điểm 1, 2. Động cơ làm việc bình thường. Giải thích vì sao khi dòng điện qua động cơ tăng quá mức cho phép thì mạch điện tự động ngắt và động cơ ngừng làm việc ?

Lời giải chi tiết
