Bài 33: Động cơ đốt trong dùng cho ô tô

Đề bài

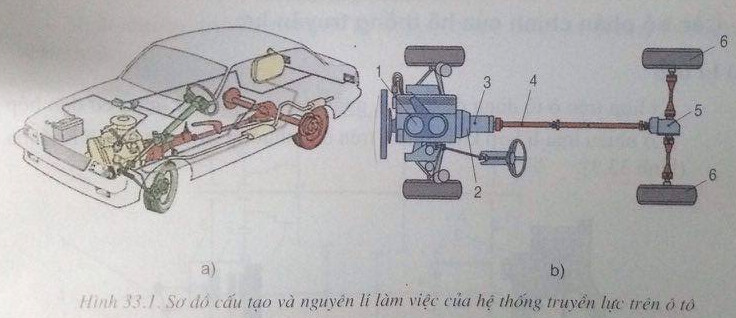

Hãy quan sát hình 33.1 và nêu nhận xét về vị trí lắp đặt các cụm chi tiết của hệ thống truyền lực trên ô tô.

Lời giải chi tiết

Cách bố trí hệ thống truyền lực trên ôtô phụ thuộc vào phương án bố trí động cơ

Câu 1

Hãy quan sát hình 33.6 và trả lời câu hỏi: Tại sao trong truyền lực chính lại sử dụng bánh răng côn 1,2? Có phương án nào thay thế không?

Lời giải chi tiết:

Trong truyền lực chính sử dụng 2 bánh răng côn để phương truyền momen dược đổi hướng từ phương dọc sang phương ngang.

Câu 2

Hãy so sánh vận tốc của hanh bánh xe lắp trên hai bán trục trái và phải khi ô tô chạy thẳng hoặc quay vòng.

Lời giải chi tiết:

Đề bài

Nêu nhiệm vụ và phân loại hệ thống truyền lực trên ô tô.

Lời giải chi tiết

* Nhiệm vụ: Là hệ thống quan trọng trên ôtô, truyền lực, môment quay từ trục khuỷu về chiều quay và trị số của động cơ đến bánh  xe chủ động làm cho ôtô chuyển động.

* Phân loại:

- Theo số cầu chủ động:

+ Một cầu chủ động.

+ Nhiều cầu chủ động.

- Theo phương pháp điều khiển:

+ Điều khiển bằng tay.

+ Điều khiển bán tự động..

+ Điều khiển tự động.

Đề bài

Trình bày các bộ phận chính của hệ thống truyền lực.

Lời giải chi tiết

Các bộ phận chính của hệ thống truyền lực

- Li hợp: Truyền, ngắt momen quay từ động cơ đến hộp số.

- Hộp số: Thay đổi lực kéo và tốc độ của xe, thay đổi chiều quay của bánh xe để thay đổi chiều chuyển động của xe. Ngắt đường truyền momen từ động cơ tới bánh xe trong thời gian cần thiết.

- Truyền lực các đăng: Truyền momen quay từ hộp số đến cầu chủ động của xe.
