Đề bài
Hãy đọc bản vẽ giá đỡ và cho biết các nội dung chính của bản vẽ chi tiết
Lời giải chi tiết

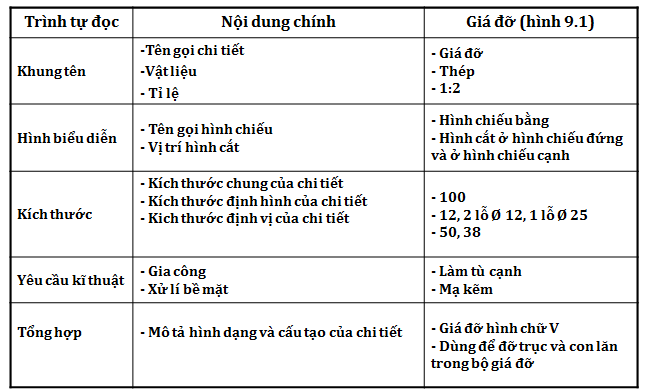

- Đọc bản vẽ chi tiết và các nội dung chính của bản vẽ chi tiết
Đọc bản vẽ lắp bộ giá đỡ (hình 9.4) và cho biết các nội dung chính của bản vẽ lắp
Bản vẽ chi tiết dùng để làm gì ? Nêu các bước lập bản vẽ chi tiết.
- Bản vẽ chi tiết thể hiện hình dạng, kích thước và yêu cầu kĩ thuật của chi tiết, được dùng để chế tạo và kiểm tra chi tiết.
- Cách lập bản vẽ chi tiết
+ Bước 1: Bố trí các hình biểu diễn và khung tên.
+ Bước 2: Vẽ mờ.
+ Bước 3: Tô đậm.
+ Bước 4: Ghi chữ, kiểm tra và hoàn thiện bản vẽ.
Bản vẽ lắp dùng để làm gì?
Bản vẽ lắp thể hiện hình dạng, vị trí tương quan của một nhóm chi tiết được lắp với nhau.
Công dụng: bản vẽ lắp dùng để lắp ráp các chi tiết.
Bản vẽ có các hình chiếu và hình cắt nào ? Chúng được vẽ theo phương pháp chiếu góc thứ mấy ?
- Bản vẽ có hình chiếu bằng. Hình cắt ở hình chiếu đứng và hình chiếu cạnh.
- Chúng được vẽ theo phương pháp chiếu góc thứ nhất.
Bộ giá đỡ gồm những chi tiết nào ? Số lượng là bao nhiêu ?
Bộ giá đỡ gồm các chi tiết:
- Vít M6.24: 4 chiếc
- Giá đỡ: 2 chiếc
- Tấm đỡ: 1 chiếc
Cách tháo lắp các chi tiết của bộ giá đỡ như thế nào ?
- Cách tháo theo thứ tự: vít - giá đỡ - tấm đỡ
- Cách lắp theo thứ tự: tấm đỡ - giá đỡ - vít
Các kích thước ghi trên bản vẽ là kích thước của bộ phận nào?
- Các kích thước chung của bộ giá đỡ là: 290, 100 và 112
- Kích thước chung của hai giá đỡ là 40
- Kích thước của lỗ giá đỡ là 40
- Kích thước của giá đỡ là 25
- Kích thước khoảng cách giữa các lỗ của tấm dùng để lắp vít là 164 và 50
- Kích thước khoảng cách lỗ của giá đỡ với tâm đế là 74
