Bài 4: Mặt cắt và hình cắt

Đề bài

Thế nào là mặt phẳng cắt, hình cắt, mặt cắt.

Lời giải chi tiết

- Mặt phẳng cắt là măt phẳng song song với mặt phẳng chiếu, đi qua tâm của vật thể, chia vật thể ra làm 2 phần.

- Hình biểu diễn các đường bao của vật thể nằm trên mặt phẳng cắt gọi là mặt cắt.

- Hình biểu diễn mặt cắt và các đường bao của vật thể sau mặt phẳng cắt gọi là hình cắt.

Đề bài

Hình cắt và mặt cắt dùng để làm gì?

Lời giải chi tiết

Hình cắt và mặt cắt dùng để biểu diễn hình dạng và cấu tạo bên trong của vật thể. Đối với vật thể có nhiều phần rỗng bên trong, nếu không sử dụng hình cắt và mặt cắt thì hình vẽ có nhiều nét đứt làm bản vẽ không rõ ràng, sáng sủa.

Đề bài

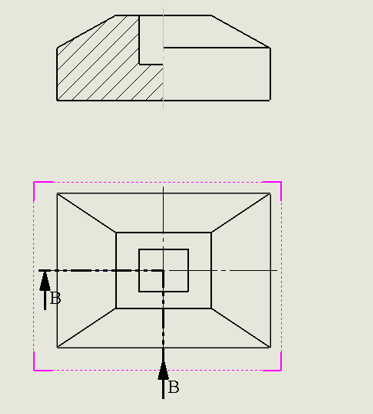

Vẽ hình cắt toàn bộ của giá đỡ trong hình 4.8

Lời giải chi tiết

Đề bài

Vẽ mặt cắt phần có rãnh của trục cho trong hình 4.10

Lời giải chi tiết
