Bài 12. Thực hành: Xác định suất điện động và điện trở trong của một pin điện hóa

Đề bài

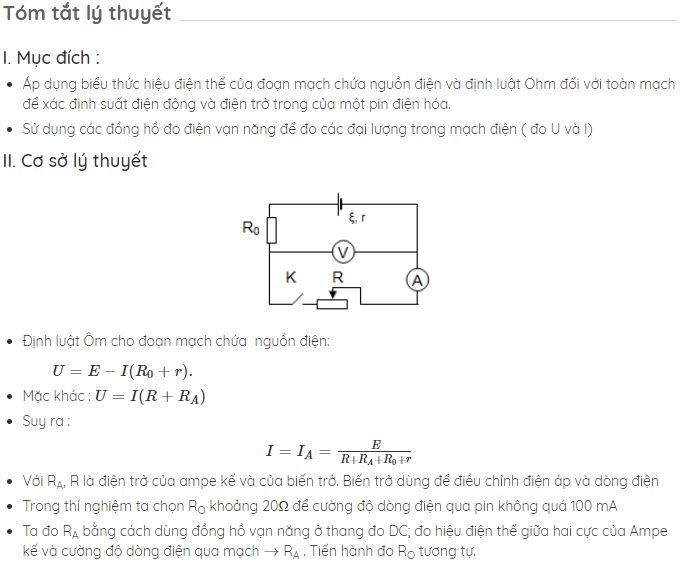

Hãy nói rõ chức năng hoạt động của miliampe kế A, biến trở \(R\), và điện trở bảo vệ \(R_0\) mắc trong mạch điện trên Hình 12.2

Lời giải chi tiết

Trong mạch điện trên hình 12.2 SGK, miliampe kế A để đo cường độ dòng điện I.

– Biến trở \(R\): có điện trở thay đổi được, mỗi giá trị của R cho ta giá trị tương ứng của U và I, giúp cho phép đo đạt độ chính xác cao.

Đề bài

Tại sao không được phép dùng nhầm thang đo cường độ dòng điện của đồng hồ đo điện đa năng hiện số để đo hiệu điện thế trong mạch điện?

Lời giải chi tiết

Để đo cường độ dòng điện chính xác thì miliampe kế phải có điện trở rất nhỏ và mắc nối tiếp với mạch điện.

Để đo hiệu điện thế chính xác thì vôn kê phải có điện trở rất lớn và mắc song song với mạch điện.

Vì vậy không được phép dùng nhầm thang đo cường độ dòng điện để đo hiệu điện thế trong mạch.

Đề bài

Phải vẽ đường biểu diễn của đồ thị \(U=f(I)\) như thế nào để phù hợp với phép tính giá trị trung bình (thống kê) đối với các giá trị \(I\) và \(U\) được ghi trong bảng thực hành 12.1

Lời giải chi tiết

Đường biểu diễn của đồ thị \(U = f(I)\) phải đi qua tất cả các hình chữ nhật sai số, đồ thị không được gấp khúc, nếu có điểm nào làm cho đường biểu diễn bị gấp khúc thì phải bỏ đi và làm lại thí nghiệm xác định giá trị đó.

Đề bài

Vẽ mạch điện và mô tả phương pháp xác định suất điện động và điện trở trong của pin điện hóa theo phương án thứ hai trong thí nghiệm này.

Lời giải chi tiết

Vẽ mạch điện và mô tả phương pháp xác định suất điện động và điện trở trong của pin điện hóa theo phương án thứ hai trong thí nghiệm này.

Lời giải:

a. Từ

\(I=I_A=\dfrac{E}{R+R_A+R_0+r}\)

Suy ra: \(\dfrac{1}{I}=\dfrac{1}{E}(R+R_A+R_0+r)\)

Đặt:

\(y=\dfrac{1}{I}; x=R\)

\(b=R_A+R_0+r\) suy ra \(y=\dfrac{1}{E}(x+b)\)

Đề bài

Tại sao có thể mắc nối tiếp vôn kế với pin điện hóa thành mạch kín để đo hiệu điện thế U giữa hai cực của pin, nhưng không được mắc nối tiếp miliampe kế với pin này thành mạch kín để đo cường độ dòng điện chạy qua pin ?

Lời giải chi tiết

+ Vôn kế có điện trở rất lớn nên dòng điện qua vôn kế rất nhỏ không ảnh hưởng đến số đo.

+ Miliampe kế có điện trở rất nhỏ nên dòng điện qua miliampe kế rất lớn sẽ ảnh hưởng nhiều đến dòng điện cần đo làm cho kết quả thí nghiệm không chính xác.

Đề bài

Với các dụng cụ thí nghiệm đã cho trong bài này, ta có thể tiến hành thí nghiệm theo những phương án nào khác nữa?

Lời giải chi tiết

Mắc mạch điện như hình vẽ bên:

Ta có: \(U_{MN} = E – I.r\)

Thay đổi các giá trị điện trở của biến trở \(R\) đề tìm giá trị của \(U\) và \(I\).

Sau đó tiến hành các bước giống phương án thứ nhất để tìm \(E\) và \(r\).
