Bài 28. Lăng kính

Đề bài

Hãy thiết lập công thức lăng kính.

Lời giải chi tiết

Từ hình 28.4,

Theo định luật khúc xạ trên mặt bên AB và mặt bên AC ta có:

\(\begin{array}{l}{{\mathop{\rm sini}\nolimits} _1} = n\sin {r_1}\\\sin {i_2} = n\sin {r_2}\end{array}\)

Mặt khác:

A = góc N₁ ( góc có cạnh tương ứng vuông góc)

Đề bài

Lăng kính là gì? Nêu cấu tạo và các đặc trưng quang học của lăng kính.

Lời giải chi tiết

Lăng kính là một khối chất trong suốt (thủy tinh, nhựa ...) thường có dạng lăng trụ tam giác.

Khi sử dụng lăng kính, chùm tia sáng hẹp được chiếu truyền qua lăng kính trong một mặt phẳng vuông góc với cạnh của khối lăng trụ. Do đó, lăng kính được biểu diễn bằng tam giác tiết diện phẳng.

Các phần tử của lăng kính gồm: cạnh, đáy, hai mặt bên.

Về phương diện quang học, một lăng kính được đặc trưng bởi:

Đề bài

Nêu các công dụng của lăng kính.

Lời giải chi tiết

Lăng kính có nhiều công dụng trong khoa học kỹ thuật như:

1. Máy quang phổ: dùng để nhận biết các thành phần cấu tạo của một chùm sáng phức tạp do một nguồn sáng phát ra.

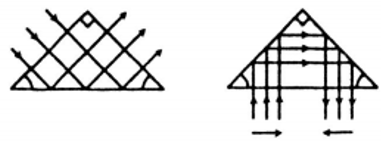

2. Lăng kính phản xạ toàn phần: được dùng để tạo ảnh thuận chiều.

Đề bài

Cho tia sáng truyền tới lăng kính như Hình 28.9

Tia ló truyền đi sát mặt BC. Góc lệch tạo bởi lăng kính có giá trị nào sau đây ?

A. 0⁰.

B. 22,5⁰.

C. 45⁰.

D. 90⁰.

Lời giải chi tiết

Đề bài

Lăng kính thủy tinh có tiết diện thẳng là tam giác cân ABC đỉnh A. Một tia sáng đơn sắc được chiếu vuông góc tới mặt bên AB. Sau hai lần phản xạ toàn phần trên hai mặt AC và AB, tia sáng ló ra khỏi đáy BC theo phương vuông góc với BC.

a) Vẽ đường truyền của tia sáng và tính góc chiết quang A.

b) Tìm điều kiện mà chiết suất n của lăng kính phải thỏa mãn.

Lời giải chi tiết

a) Vẽ đường truyền của tia sáng và tính góc chiết quang A.

+ Vẽ đường truyền của tia sáng ở hình 7
